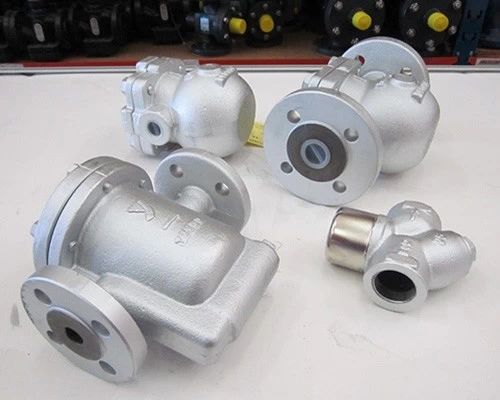

В паровых и пневматических системах всегда образуется конденсат — жидкость, возникающая при охлаждении пара или сжатого воздуха. Если его своевременно не удалять, оборудование теряет эффективность, увеличиваются энергозатраты и возрастает риск аварий. Именно такую задачу решают конденсатоотводчики — компактные, но критически важные элементы инженерных систем. Их правильный выбор и эксплуатация напрямую влияют на надежность и экономичность производственных и коммунальных объектов.
Что такое конденсатоотводчик и зачем он нужен
Конденсатоотводчик — это автоматическое устройство, предназначенное для удаления конденсата из паропроводов, теплообменников, сушильных установок и систем сжатого воздуха. При этом он предотвращает утечку рабочего среды — пара или воздуха.
Проще говоря, конденсатоотводчик «выпускает» воду, но «удерживает» пар. Благодаря этому:
-
сохраняется расчетная температура и давление;
-
повышается теплопередача;
-
снижается коррозия труб и оборудования;
-
уменьшается риск гидроудара.
Гидроудар — это резкий скачок давления, возникающий при движении конденсата по трубопроводу, способный повредить систему.
Где применяются конденсатоотводчики
Конденсатоотводчики используются в самых разных отраслях, где задействованы пар и сжатый воздух.
Основные области применения:
-
теплоэнергетика и котельные;
-
пищевая и химическая промышленность;
-
нефтегазовый сектор;
-
фармацевтика;
-
системы отопления и вентиляции;
-
компрессорные установки.
По данным отраслевых исследований, исправные конденсатоотводчики позволяют снизить потери тепловой энергии в паровых системах на 10–20 %.
Основные типы конденсатоотводчиков
Существует несколько разновидностей конденсатоотводчиков, отличающихся принципом работы. Выбор типа зависит от условий эксплуатации и требований к системе.
Механические конденсатоотводчики
Работают за счет разницы плотности пара и конденсата.
К основным видам относятся:
-
поплавковые — используют поплавок, который поднимается при накоплении конденсата;
-
рычажно-поплавковые — подходят для больших нагрузок и стабильного давления.
Преимущества:
-
непрерывный отвод конденсата;
-
высокая надежность;
-
устойчивость к перепадам нагрузки.
Термостатические конденсатоотводчики
Основаны на различии температур пара и конденсата.
Принцип работы: при охлаждении рабочей среды клапан открывается и выпускает конденсат.
Плюсы:
-
компактность;
-
простота конструкции;
-
устойчивость к загрязнениям.
Такие устройства часто применяются в системах с переменным давлением.
Термодинамические конденсатоотводчики
Используют разницу скоростей и давления пара и конденсата.
Особенности:
-
простая конструкция;
-
высокая износостойкость;
-
подходят для высоких температур и давлений.
Их часто устанавливают на магистральных паропроводах.
Сравнительная таблица типов
| Тип | Принцип работы | Основные преимущества | Типичные области |
|---|---|---|---|
| Механический | Плотность среды | Непрерывный отвод | Теплообменники |
| Термостатический | Температура | Компактность | Локальные системы |
| Термодинамический | Давление и скорость | Простота и надежность | Паропроводы |
Важные параметры при выборе конденсатоотводчика
Неправильный подбор устройства может привести к утечкам пара или, наоборот, к накоплению конденсата.
Ключевые параметры:
-
рабочее давление и температура;
-
максимальная пропускная способность;
-
тип рабочей среды;
-
наличие загрязнений;
-
условия монтажа.
Пропускная способность — это объем конденсата, который устройство может удалить за единицу времени при заданных условиях.
Экономическая эффективность правильного выбора
На первый взгляд конденсатоотводчик — недорогой элемент системы, но его влияние на экономику значительное. Неисправный или неподходящий прибор может приводить к потерям пара, увеличению расхода топлива и росту эксплуатационных затрат.
По оценкам специалистов:
-
один неисправный конденсатоотводчик может увеличивать энергопотери на 3–5 %;
-
в системах с десятками устройств суммарные потери достигают десятков тысяч рублей в год.
Регулярная проверка и своевременная замена оборудования окупаются в короткие сроки.
Монтаж и обслуживание: что важно учитывать
Даже качественный конденсатоотводчик не будет работать эффективно без правильной установки.
Рекомендации по эксплуатации:
-
устанавливать фильтры для защиты от загрязнений;
-
соблюдать направление потока;
-
предусматривать байпас (обходную линию);
-
проводить регулярные осмотры и тестирование.
Байпас — это дополнительный трубопровод, позволяющий временно отключить устройство без остановки всей системы.
Типичные ошибки при эксплуатации
На практике часто встречаются следующие проблемы:
-
использование универсального типа вместо специализированного;
-
отсутствие обслуживания;
-
установка без учета давления и нагрузки;
-
игнорирование рекомендаций производителя.
Такие ошибки снижают эффективность системы и увеличивают риск аварий.
Конденсатоотводчики являются неотъемлемой частью паровых и пневматических систем. Они обеспечивают стабильную работу оборудования, повышают энергоэффективность и снижают эксплуатационные риски. Понимание принципов работы, различий между типами и правильный подбор устройства позволяют существенно сократить затраты и продлить срок службы инженерных систем. Грамотный подход к выбору и обслуживанию конденсатоотводчиков — это вклад в надежность и экономичность любого объекта.
