Одноступенчатые насосы ВВН (водокольцевые вакуумные насосы) широко используются в промышленности для создания разрежения — давления ниже атмосферного. Они востребованы благодаря надежности, простоте конструкции и способности работать с загрязненными и влажными газами. В условиях современных производств, где требуется стабильная работа оборудования в сложных средах, такие насосы остаются одним из наиболее практичных решений.
Что такое насосы ВВН
ВВН — это аббревиатура, обозначающая водокольцевой вакуумный насос. Основной принцип работы основан на использовании жидкости (чаще всего воды), которая образует так называемое «водяное кольцо» внутри корпуса.
Простое объяснение: внутри насоса вращается ротор, а вода образует кольцо, которое «захватывает» и вытесняет воздух, создавая вакуум.
Ключевые особенности:
- наличие жидкостного рабочего тела
- устойчивость к загрязнениям
- возможность работы с влажными газами
- сравнительно низкий уровень шума

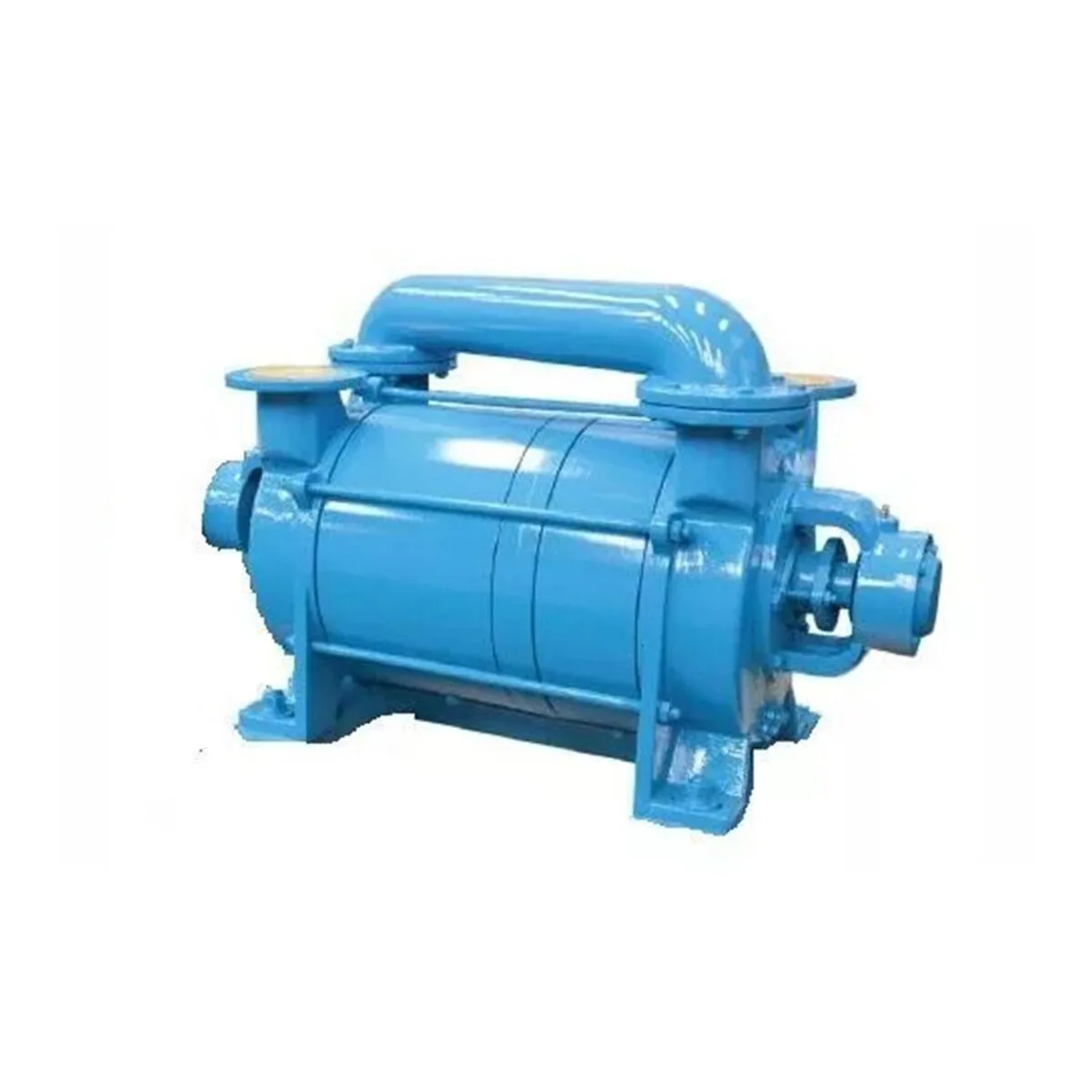

Конструкция одноступенчатого насоса
Одноступенчатый насос ВВН имеет относительно простое устройство, что облегчает его эксплуатацию и обслуживание.
Основные элементы:
- Корпус — герметичная оболочка, внутри которой происходит процесс
- Ротор с лопатками — вращающийся элемент, создающий движение
- Рабочая жидкость — формирует водяное кольцо
- Впускной и выпускной патрубки — для подачи и удаления газа
- Привод (электродвигатель) — обеспечивает вращение ротора
Как образуется водяное кольцо
При вращении ротора жидкость под действием центробежной силы прижимается к стенкам корпуса, образуя кольцо. Между ротором и жидкостью создаются замкнутые полости, в которых происходит всасывание и сжатие газа.
Принцип работы
Работа насоса проходит в несколько этапов:
- Всасывание газа
Объем между лопатками увеличивается, создается разрежение, и газ поступает внутрь. - Сжатие
По мере вращения объем уменьшается, и газ сжимается. - Выброс
Сжатый газ выводится через выпускной патрубок.
Этот процесс происходит непрерывно, обеспечивая стабильное создание вакуума.
Почему насос называется одноступенчатым
Термин «одноступенчатый» означает, что процесс сжатия газа происходит в одном рабочем цикле (одной ступени).
В отличие от многоступенчатых моделей:
- конструкция проще
- стоимость ниже
- обслуживание легче
Однако глубина создаваемого вакуума обычно ниже, чем у многоступенчатых аналогов.
Основные технические характеристики
При выборе насоса ВВН важно учитывать его параметры:
| Параметр | Описание |
|---|---|
| Производительность | Объем откачиваемого газа (м³/ч) |
| Предельное давление | Минимальное достигаемое давление |
| Мощность двигателя | Влияет на энергопотребление |
| Расход воды | Количество рабочей жидкости |
| Температурный режим | Условия эксплуатации |
Преимущества одноступенчатых насосов ВВН
1. Устойчивость к загрязнениям
Насосы могут работать с газами, содержащими пыль, пары и капли жидкости.
2. Надежность
Простая конструкция снижает вероятность поломок.
3. Универсальность
Подходят для различных отраслей — от пищевой промышленности до химии.
4. Низкий уровень шума
По сравнению с другими типами вакуумных насосов работают тише.
5. Отсутствие необходимости в сложной фильтрации
Рабочая жидкость частично очищает поступающий газ.
Недостатки и ограничения
Несмотря на преимущества, существуют и ограничения:
- зависимость от качества воды
- сравнительно невысокий уровень вакуума
- необходимость утилизации или рециркуляции жидкости
- снижение эффективности при высоких температурах
Где применяются насосы ВВН
Промышленность
- химические производства
- нефтепереработка
- металлургия
Пищевая отрасль
- вакуумная упаковка
- переработка сырья
Энергетика
- удаление газов из систем
- поддержание технологических процессов
Сельское хозяйство
- доильные установки
- переработка продукции
Пример
На пищевом производстве насос ВВН используется для удаления воздуха из упаковки. Это позволяет увеличить срок хранения продуктов без применения консервантов.
Сравнение с другими вакуумными насосами
| Тип насоса | Преимущества | Недостатки |
|---|---|---|
| ВВН (водокольцевой) | Надежность, работа с влагой | Средний вакуум |
| Пластинчато-роторный | Высокий вакуум | Чувствительность к загрязнениям |
| Сухой вакуумный насос | Нет жидкости | Высокая стоимость |
Особенности эксплуатации
Для эффективной работы важно соблюдать ряд условий:
Рекомендации:
- использовать чистую или подготовленную воду
- контролировать температуру рабочей жидкости
- регулярно проверять герметичность системы
- проводить техническое обслуживание
Обслуживание включает:
- замену или очистку жидкости
- проверку состояния ротора
- контроль уплотнений
Современные тенденции
Развитие технологий влияет и на насосы ВВН:
- внедрение систем рециркуляции воды
- повышение энергоэффективности
- использование коррозионностойких материалов
- автоматизация управления
Современные модели позволяют снизить расход воды и электроэнергии, что особенно важно для крупных предприятий.
Одноступенчатые насосы ВВН — это надежное и универсальное решение для создания вакуума в различных отраслях. Они отличаются простой конструкцией, устойчивостью к сложным условиям эксплуатации и доступной стоимостью.
Ключевые выводы:
- насосы ВВН эффективно работают с влажными и загрязненными газами
- одноступенчатая конструкция обеспечивает простоту и надежность
- оборудование широко применяется в промышленности и сельском хозяйстве
- правильная эксплуатация и обслуживание продлевают срок службы
Таким образом, несмотря на появление более сложных технологий, одноступенчатые водокольцевые насосы сохраняют свою актуальность благодаря сочетанию практичности, надежности и экономичности.
