Ребристые плиты широко применяются в строительстве благодаря высокой несущей способности при относительно небольшом расходе материалов. Они используются в перекрытиях промышленных и гражданских зданий, мостах, паркингах и других сооружениях.
Однако со временем или при изменении условий эксплуатации возникает необходимость в их усилении.

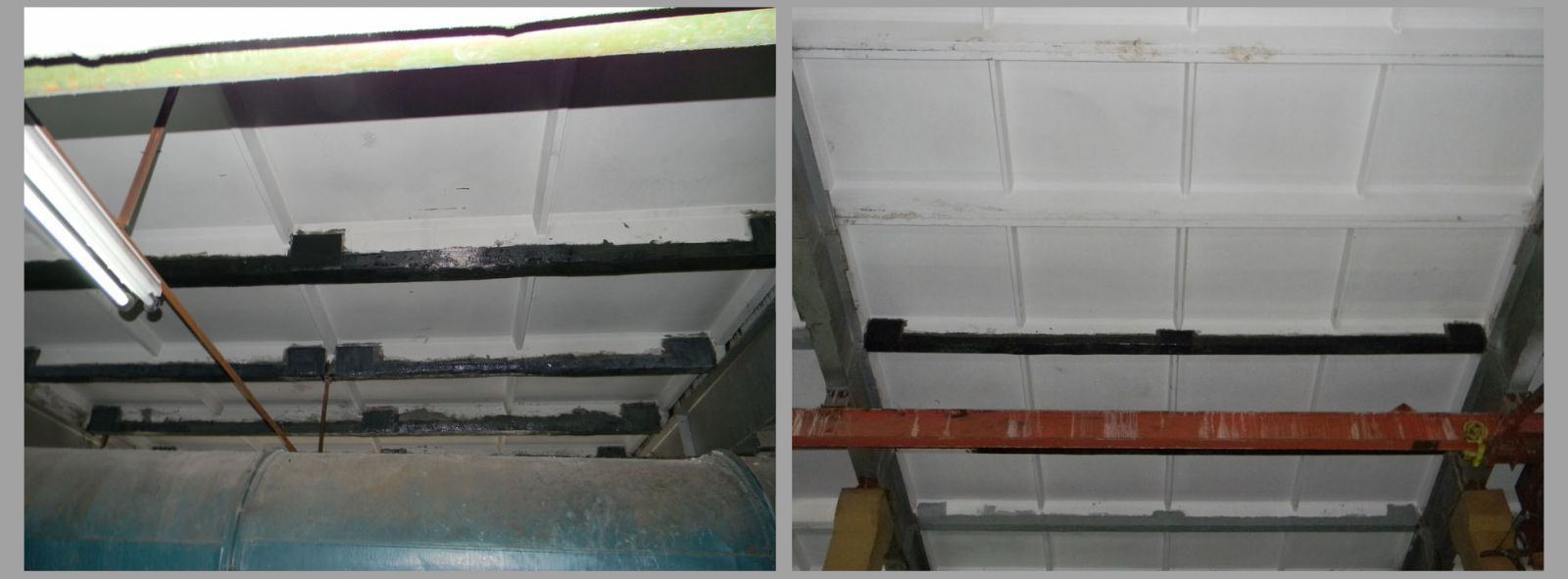

Усиление ребристых плит — это комплекс инженерных мероприятий, направленных на повышение прочности, жесткости и долговечности конструкций. Актуальность темы связана со старением зданий, ростом нагрузок и необходимостью продления срока службы без полной замены перекрытий.
Что такое ребристые плиты и почему они требуют усиления
Ребристая плита — это железобетонная конструкция, включающая:
- тонкую плитную часть (полку),
- продольные или поперечные ребра (балки), воспринимающие основную нагрузку.
Такая конструкция оптимально распределяет усилия и снижает расход бетона.
Основные причины усиления
- Физический износ
Коррозия арматуры, появление трещин, разрушение защитного слоя бетона - Увеличение нагрузок
Установка оборудования, изменение назначения здания - Ошибки проектирования или строительства
- Агрессивная среда
Влага, химические воздействия, перепады температур - Аварийные воздействия
Пожары, удары, вибрации
Практика показывает, что здания старше 30–50 лет часто нуждаются в обследовании и усилении несущих конструкций.
Основные методы усиления ребристых плит
Выбор метода зависит от:
- технического состояния плиты,
- требуемого уровня усиления,
- условий эксплуатации,
- бюджета проекта.
1. Увеличение сечения (добавочное бетонирование)
Метод заключается в наращивании бетонного слоя с дополнительным армированием.
Этапы:
- очистка и подготовка поверхности;
- установка новой арматуры;
- бетонирование.
Преимущества:
- значительное увеличение несущей способности;
- повышение жесткости.
Недостатки:
- увеличение собственного веса конструкции;
- длительный набор прочности бетона.

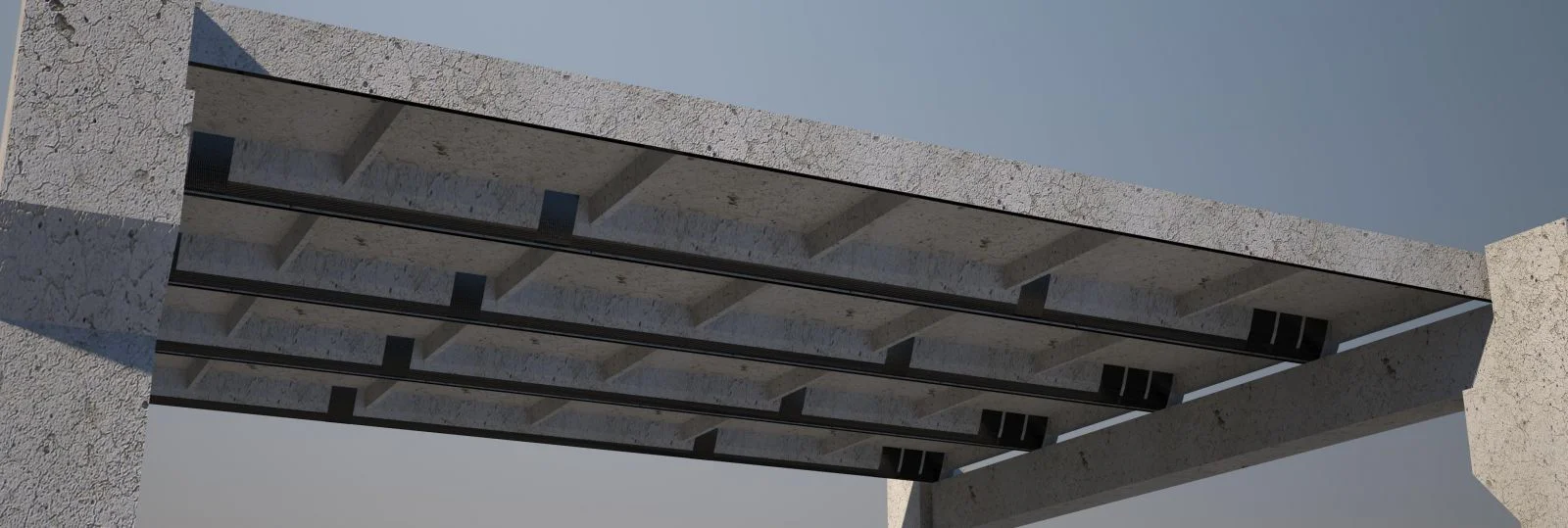

2. Усиление металлическими элементами
Используются стальные балки, швеллеры или уголки, закрепляемые на плите.
Особенности:
- часть нагрузки передается на металлические элементы;
- крепление выполняется анкерами или сваркой.
Плюсы:
- быстрый монтаж;
- высокая эффективность.
Минусы:
- подверженность коррозии;
- необходимость антикоррозионной защиты.
3. Усиление композитными материалами
Современный способ с применением углеродных лент или стеклопластика.
Простое объяснение:
Композиты — это материалы, состоящие из прочных волокон (например, углеродных), объединённых полимерной матрицей.
Преимущества:
- малый вес;
- высокая прочность;
- устойчивость к коррозии.
Недостатки:
- высокая стоимость;
- необходимость квалифицированного монтажа.
4. Предварительное напряжение
Метод основан на создании внутреннего сжатия конструкции.
Как это работает:
- устанавливаются канаты или арматура;
- элементы натягиваются, создавая усилие сжатия.
Результат:
- снижение трещинообразования;
- увеличение несущей способности.
Сравнение методов
| Метод | Прочность | Стоимость | Сложность | Изменение веса |
|---|---|---|---|---|
| Бетонирование | Высокая | Средняя | Средняя | Увеличивается |
| Металлические элементы | Высокая | Средняя | Низкая | Умеренно растет |
| Композитные материалы | Очень высокая | Высокая | Высокая | Не меняется |
| Предварительное напряжение | Очень высокая | Высокая | Очень высокая | Не меняется |
Этапы проведения усиления
Процесс усиления включает несколько ключевых стадий:
1. Обследование
- визуальный осмотр;
- инструментальная диагностика;
- выявление дефектов.
2. Расчет и проектирование
- определение текущей несущей способности;
- выбор метода усиления;
- разработка проекта.
3. Подготовка
- очистка поверхности;
- удаление поврежденного бетона;
- обработка арматуры.
4. Выполнение работ
- монтаж усиливающих элементов;
- контроль качества.
5. Контроль и приемка
- испытания;
- оформление документации.
Практическое применение
Усиление ребристых плит активно используется в различных сферах:
- Промышленные здания
Усиление перекрытий под тяжелое оборудование - Паркинги
Увеличение нагрузки от транспорта - Жилые здания
Реконструкция и перепланировка - Мосты и эстакады
Восстановление после длительной эксплуатации
Например, при реконструкции складских помещений часто применяются композитные материалы, позволяющие выполнять работы без остановки эксплуатации здания.
Важные аспекты и типичные ошибки
На что обратить внимание
- тщательное обследование;
- учет всех типов нагрузок (включая динамические);
- совместимость материалов;
- соблюдение технологии.
Распространенные ошибки
- недооценка повреждений;
- неправильный выбор метода усиления;
- нарушение технологии монтажа;
- отсутствие антикоррозионной защиты.
Усиление ребристых плит — это эффективный способ продления срока службы зданий и повышения их безопасности без полной замены конструкций.
Ключевые выводы:
- необходимость усиления чаще всего связана с износом или ростом нагрузок;
- выбор метода должен основываться на инженерных расчетах;
- композитные технологии становятся все более востребованными;
- качественное обследование и проектирование — основа успешного результата.
Грамотно выполненное усиление позволяет не только повысить надежность конструкции, но и существенно сократить затраты, что делает его важным инструментом современной строительной практики.
