Усиление ребристых плит перекрытия: методы, расчёты и поэтапная инструкция

Ребристые плиты перекрытия остаются востребованным решением в промышленном и гражданском строительстве благодаря высокой несущей способности при относительно небольшом весе. Однако со временем или при изменении проекта (например, установка тяжёлого оборудования, увеличение количества этажей) возникает необходимость в повышении жёсткости конструкции. Усиление ребристых плит  — сложная инженерная задача, где ошибки приводят к трещинам и обрушению. В этой статье рассмотрены проверенные технологии, критерии выбора метода и пошаговые алгоритмы работ.

Когда требуется усиление ребристой плиты: 4 реальных сценария

Прежде чем выбирать технологию, важно диагностировать причину. На практике встречаются четыре типичных случая:

• Проектные ошибки и дефекты монтажа — недостаточное армирование, неправильное опирание на стены, низкая марка бетона.

• Физический износ и коррозия — обнажение арматуры из-за разрушения защитного слоя, появление продольных трещин в рёбрах.

• Изменение эксплуатационной нагрузки — установка стеллажей с тяжёлым грузом, межэтажных лестниц, станков.

• Реконструкция здания — надстройка этажа, устройство стяжки большой толщины, изменение схемы перекрытия.

Важно: Предварительное техническое обследование (обмеры, отбор кернов, проверка армирования) обязательно. Без него любое усиление превращается в лотерею.

Основные методы усиления ребристых плит: от простого к сложному

Выбор варианта зависит от марки плиты (1П, 2П, ПГ и т.д.), состояния бетона и требуемого прироста прочности. Рассмотрим шесть рабочих методик.

 1. Наращивание сечения ребра («рубашка»)

Классический способ, когда усиливают сжатую или растянутую зону. Суть: поверх существующего ребра наносится дополнительный слой бетона класса не ниже В25 с новой арматурной сеткой.

Технология:

1. Насечка поверхности ребра (глубина 5-7 мм, шаг 30 мм).

2. Установка дополнительных стержней (диаметр 12–16 мм) с приваркой к существующему каркасу.

3. Опалубка и заливка мелкозернистого бетона с пластификатором.

Плюсы: увеличение несущей способности на 40–70%. Минусы: вес плиты растёт, уменьшается высота помещения.

2. Усиление ребристой плиты композитными материалами (углеволокно)

Современная и всё более популярная технология. Углепластиковые ламели или ленты наклеиваются на нижнюю грань ребра и на стенку. Материал работает на растяжение, как внешняя арматура.

Этапы работ:

• Шлифовка поверхности до удаления цементного молочка.

• Грунтовка эпоксидным составом.

• Наклейка ламелей (толщина 1.2–3 мм) с прижимом валиком.

Цифры: один слой углеленты (толщиной 1.4 мм) заменяет арматуру сечением 4–5 см² по стали. Вес практически не увеличивается. Подходит для очищенных от краски и масла поверхностей.

 3. Предварительное напряжение (домкраты и тяжи)

Применяется при сильных прогибах (более 1/150 пролёта). Плиту выгибают обратно с помощью домкратов, а затем фиксируют замоноличенными тяжами или устанавливают разгружающие стойки.

Пример: в рёбрах сверлят отверстия под стальные канаты, натягивают их гидродомкратами до расчётного усилия, затем инъецируют цементным раствором. Метод сложный, требует проекта от специалиста с допуском СРО.

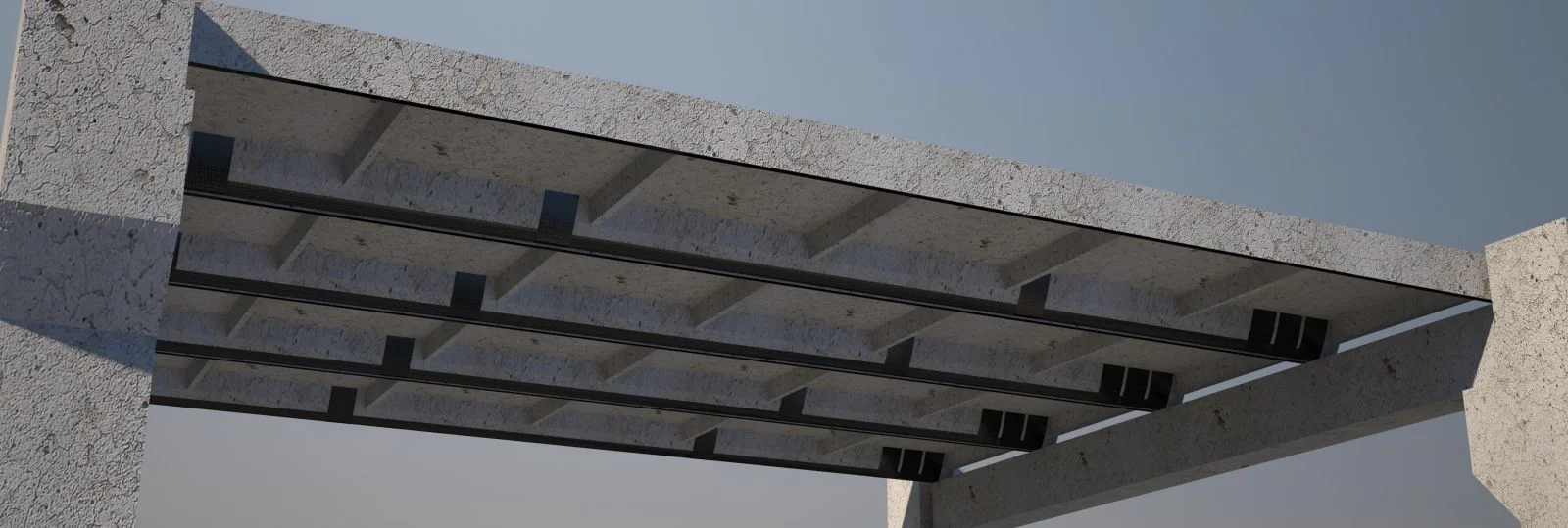

 4. Шпренгельные фермы и металлические балки облегчённого типа

Снизу к плите прикрепляют стальной прокат (двутавр, швеллер) на болтовых соединениях или сварке. Система работает как дополнительное ребро жёсткости.

Когда эффективно: при точечных нагрузках в центре плиты. Металл подбирают так, чтобы он забирал 30–60% внешней нагрузки.

Пошаговая инструкция по усилению ребристой плиты на примере «рубашки»

Для наглядности разберём самый бюджетный вариант, доступный для бригады с опытом монолитных работ.

Шаг 1. Подготовка

• Освободить плиту от мусора, грязи, отслоившегося бетона.

• Оголить рабочую арматуру штроблением (если есть коррозия — зачистить до металла).

Шаг 2. Расчёт усиления
Требуется собственноручно? Нет. Данные получить в проектной организации. Там определят:

• толщину набетонки (обычно 50–100 мм);

• диаметр и шаг дополнительных стержней;

• тип анкеровки в стену.

Шаг 3. Монтаж армокаркаса
Вдоль каждого ребра вяжут отдельный пространственный каркас. Продольные стержни соединяют с существующей арматурой вязальной проволокой (контактная сварка запрещена — хрупкий чугун).

Шаг 4. Установка опалубки и заливка
Опалубку делают из ламинированной фанеры, стягивая шпильками через ребро. Бетон — В25 или В30, обязательно с пластификатором (осадка конуса 10–12 см). Вибрирование глубинным вибратором — обязательно каждые 50 см.

Шаг 5. Уход за бетоном
Накрыть плёнкой, первые 3 дня увлажнять каждые 6 часов. Опалубку снимают через 14 суток при +20°C.

Ошибки при усилении ребристых плит: что сводит результат к нулю

Даже инженерные методы теряют эффективность из-за типовых нарушений. Перечислим главные «красные флаги»:

• Без разгрузки плиты. Если не установить временные стойки снизу, при высверливании отверстий можно спровоцировать трещинообразование.

• Несовместимость материалов. Эпоксидный клей для углеволокна не наносят на влажный бетон (ниже 65% влажности по прибору).

• Отсутствие насечки. Гладкая поверхность ребра под штукатурку или второй слой бетона обесценивает адгезию.

• Неправильное расположение анкеров. Зона опирания на стену требует передачи срезающих усилий — нельзя сверлить ближе 50 мм от края плиты.

 Сравнение методов: что выбрать для разных нагрузок

Рекомендация:

• Для складов и паркингов — углелента (сохраняет высоту проёма).

• Для старых домов под надстройку этажа — рубашка + металлические разгрузочные балки.

• При аварийных прогибах — только предварительное напряжение с расчётом деформативности.

Как проверить качество усиления ребристой плиты

После завершения работ проведите три обязательных контроля:

1. Неразрушающий метод — ультразвуковой толщиномер и сканер арматуры (проверяют расположение новых стержней внутри рубашки).

2. Нагрузочные испытания — загрузка мешками с песком (расчётная нагрузка + 20%) на 24 часа. Замеряют прогиб индикатором часового типа (допуск — не более 1/200 пролёта).

3. Визуальный осмотр — на свежем бетоне не должно быть паутинных трещин в первые 7 дней. Допустима только усадочная сетка глубиной до 0.3 мм.

Акцент: если при испытаниях слышны щелчки в зоне усиления — анкеровка арматуры недостаточна. Работы переделывают.

Нормы и документация (коротко)

Готовый акт приёмки скрытых работ и паспорт на материал (углеленту, фибробетон) обязательны. Опирайтесь на:

• СП 63.13330 (Бетонные конструкции);

• ГОСТ 31937-2011 (Правила обследования и усиления);

• Руководство по усилению конструкций композитами (НИИЖБ).

Без проектной документации работы считаются незаконной перестройкой, что грозит проблемами при продаже здания.

Заключение

Усиление ребристых плит — задача, решаемая пятью основными способами: от грубой набетонки до высокотехнологичного углеволокна. Оптимальный метод выбирают по трём критериям: требуемый прирост прочности, бюджет и возможность временного отключения помещения.

Практический совет: Для большинства гражданских объектов (пролёт до 6 м) достаточно наклейки двух слоёв углеленты по нижнему поясу ребра — это даёт запас 50–60% без увеличения нагрузки на фундамент. Но перед этим обязательно закажите теплотехнический расчёт узла опирания (чтобы не промерзала стена).

Призыв к действию: Не гадайте на глаз. Если заметили провис плиты более 30 мм или ржавые подтёки по рёбрам — вызовите аттестованную лабораторию. Пришлите в комментариях маркировку плиты (серия, длина, год выпуска) и характер нагрузки — поможем подобрать безопасную схему усиления бесплатно.
